P115 Standardserie
Der Abtriebsplanetenträger des Untersetzungsgetriebes verfügt über eine integrierte Mutter, um das Axialspiel zu eliminieren. Die vorderen und hinteren Lager sind in einem großen Bereich innerhalb des integrierten Kastenkörpers verteilt, Es bildet eine superstarke integrierte Struktur, um eine hohe Torsionssteifigkeit zu gewährleisten, Superstarke Radialbelastung – Tragfähigkeit und hervorragende Axiallast – Tragfähigkeit. Der Eine – Der Zeitverarbeitungs- und Fertigstellungsprozess wird übernommen, um eine extrem hohe Koaxialität sicherzustellen.
- Beschreibung
Beschreibung

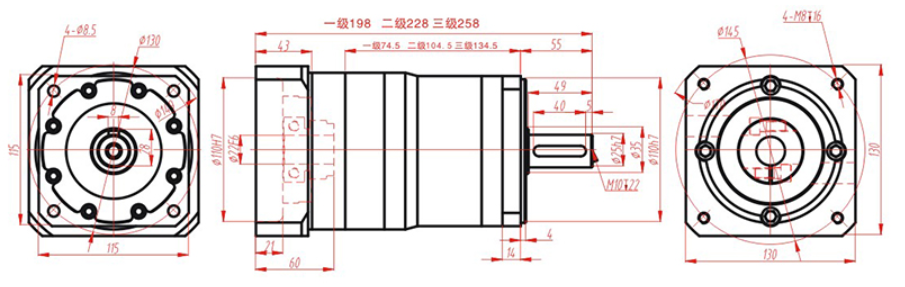

Umrisszeichnung des Reduzierstücks
Wichtigste technische Parameter
Wichtigste technische Parameter
| Ebene | Erste – Bühne | Zweite – Bühne | Dritte – Bühne |
| Untersetzungsverhältnis | 3/4/5/7/10 | 12/16/20/25/28/35/40/50/70 | 80/100/125/140/175/200/250/700 |
| Körperlänge | 150.5 | 174 | 197 |
| Maximale Radialkraft | 1050N | 1300N | 1500N |
| Maximale Axialkraft | 850N | 1100N | 1300N |
| Voll – Lasteffizienz | ≥96 % | ≥94 % | ≥90 % |
| Gewicht | 2.5Kg | 3.1Kg | 3.7Kg |
| Lebensdauer | ≥20000h | ≥20000h | ≥20000h |
| Nenneingangsgeschwindigkeit | 3000U/min | 3000U/min | 3000U/min |
| Maximale Eingangsgeschwindigkeit | 6000U/min | 6000U/min | 6000U/min |
| Motorleistung | 750W | 750W | 750W |
| Getriebepräzisionsklasse | 6 GB/T10095 – 2008 | 6 GB/T10095 – 2008 | 6 GB/T10095 – 2008 |
| Betriebstemperatur | – 25° ~ + 90° | – 25° ~ + 90° | – 25° ~ + 90° |
| Schutzgrad | IP65 | IP65 | IP65 |
| Schmiermethode | Lang – wirkende Schmierung | Lang – wirkende Schmierung | Lang – wirkende Schmierung |
| Installationsmethode | Flansch | Flansch | Flansch |
