Série padrão WPF60
O transportador planetário de saída do redutor adota uma porca integrada para eliminar o projeto de folga axial. Os rolamentos dianteiro e traseiro são distribuídos em um grande vão dentro do corpo de caixa integral, formando uma estrutura integrada super forte para garantir alta rigidez torcional, carga radial super forte – capacidade de carga e excelente carga axial – capacidade de carga. Aquele – O processo de processamento e conclusão de tempo é adotado para garantir coaxialidade extremamente alta.
- Descrição
Descrição

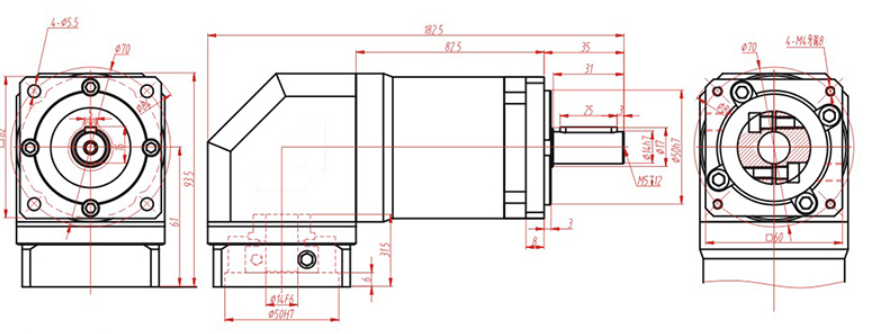

Desenho de dimensão de contorno do redutor
Principais Parâmetros Técnicos
| Nível | Primeiro – estágio | Segundo – estágio | Terceiro – estágio |
| Taxa de redução | 3/4/5/7/10 | 12/16/20/25/28/35/40/50/70 | 80/100/125/140/175/200/250/700/1000 |
| Comprimento do corpo | 150.5 | 166.5 | 182.5 |
| Força Radial Máxima | 400N | 500N | 800N |
| Força Axial Máxima | 300N | 390N | 700N |
| Completo – Eficiência de carga | ≥94% | ≥92% | ≥88% |
| Peso | 2.0Kg | 2.3Kg | 2.6Kg |
| Vida útil | ≥20000h | ≥20000h | ≥20000h |
| Velocidade de entrada nominal | 3000rpm | 3000rpm | 3000rpm |
| Velocidade máxima de entrada | 8000rpm | 8000rpm | 8000rpm |
| Potência do motor | 400C | 400C | 400C |
| Grau de precisão de engrenagem | 6 GB/T10095 – 2008 | 6 GB/T10095 – 2008 | 6 GB/T10095 – 2008 |
| Temperatura operacional | – 25° ~ + 90° | – 25° ~ + 90° | – 25° ~ + 90° |
| Grau de proteção | IP65 | IP65 | IP65 |
| Método de Lubrificação | Longo – Lubrificação atuante | Longo – Lubrificação atuante | Longo – Lubrificação atuante |
| Método de instalação | Flange | Flange | Flange |
