Le support planétaire de sortie du réducteur adopte un écrou intégré pour éliminer la conception du jeu axial. Les roulements avant et arrière sont répartis sur une grande portée à l'intérieur du corps de boîte intégré, formant une structure intégrée ultra-résistante pour assurer une rigidité en torsion élevée, charge radiale ultra-forte – capacité de charge et excellente charge axiale – capacité de charge. Celui – le processus de traitement et d'achèvement du temps est adopté pour garantir une coaxialité extrêmement élevée.

Catégorie: Étiqueter:

Description

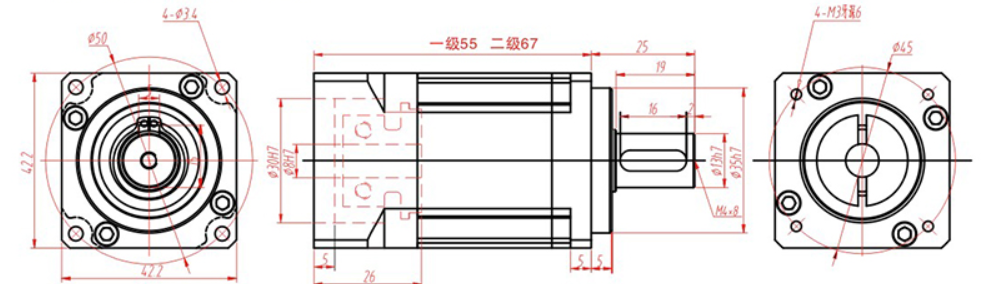

Schéma dimensionnel du réducteur

Main Technical Parameters

Niveau D'abord – scène Deuxième – scène
Rapport de réduction 4/5/8 16/20/25/32/40
Longueur du corps 55 67
Force radiale maximale 280N 320N
Force axiale maximale 200N 240N
Complet – Efficacité de charge ≥96% ≥92%
Poids 0.35Kilogrammes 0.5Kilogrammes
Durée de vie ≥20000h ≥20000h
Vitesse d'entrée nominale 3000tr/min 3000tr/min
Vitesse d'entrée maximale 6000tr/min 6000tr/min
Qualité de précision des engrenages 6 GB/T10095 – 2008 6 GB/T10095 – 2008
Température de fonctionnement – 25°~ + 90° – 25°~ + 90°
Degré de protection IP65 IP65
Méthode de lubrification Long – lubrification agissant Long – lubrification agissant
Méthode d'installation Bride Bride
